 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 00:59
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92

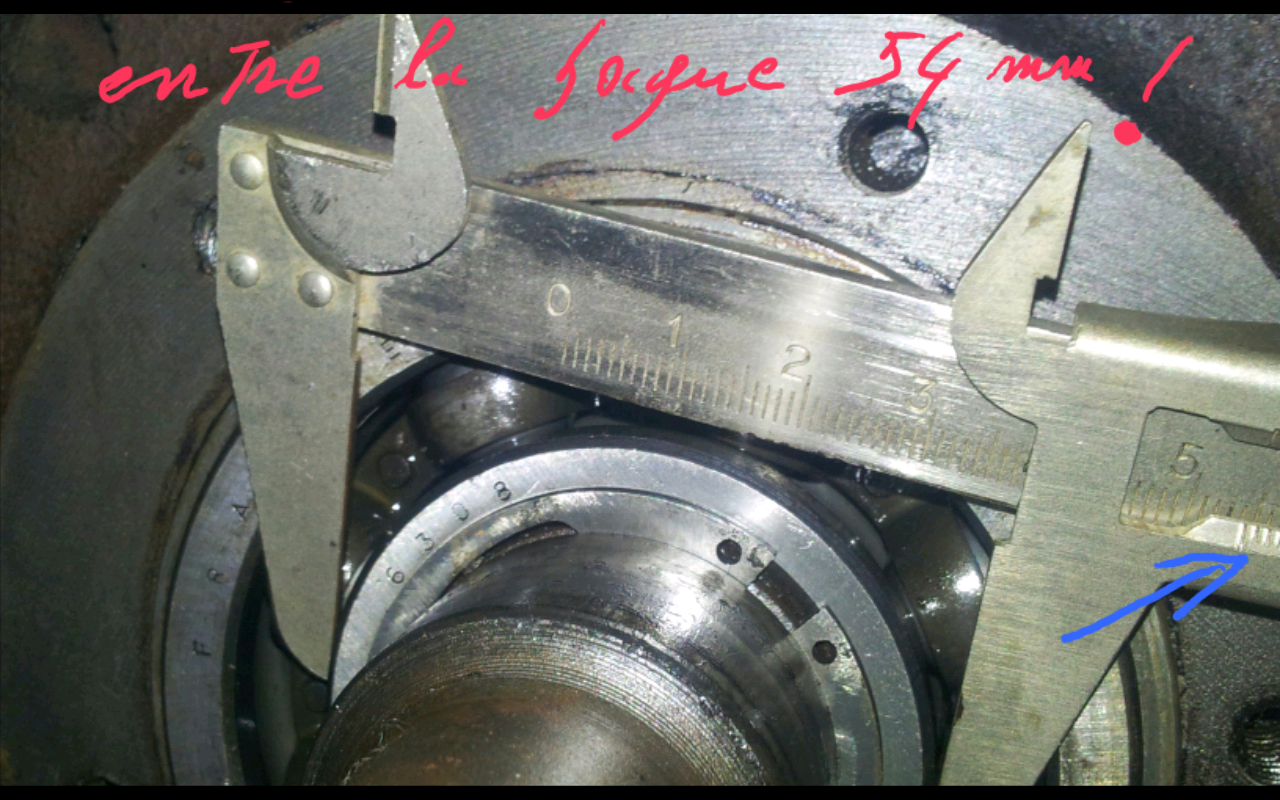

C'est Minus qui va être content car voici de très belles photos, étant novice en la matière c'est mon premier joint spi,
Je ne sais pas quel diamètre prendre. ...
Fichier(s) joint(s):
2015-04-23 01.48.28.png
2015-04-23 01.48.28.png [ 925.2 Kio | Vu 1018 fois ]


Fichiers joints:
2015-04-23 01.43.36.png
2015-04-23 01.43.36.png [ 879.37 Kio | Vu 1018 fois ]

_________________
CHANIBULANCE by
Guillaume G
Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 05:38
Hors ligne
Avatar de l’utilisateur

Inscription: 03 Oct 2004 06:58
Messages: 21991
Localisation: Au pays des pommes...
C'est un bon début ! :-D

Tu as 3 cotes à prendre :

le diamètre de l'arbre (qui deviendra l'alésage du joint [en tenant compte de quelques pouillèmes pour l'étanchéité
l'alésage du logement (qui deviendra le diamètre extérieur du joint
l'épaisseur (mais là c'est plutôt assez courant (je ne sais pas si on peut prendre la cote à la jauge de profondeur, depuis la cage du roulement)

_________________
J'aime bien les fleurs. N'oubliez-pas d'aller faire un tour ICI


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 06:52
Hors ligne
Avatar de l’utilisateur

Inscription: 28 Sep 2013 10:24
Messages: 17028
Localisation: AUXOIS NORD !!!
John a écrit:
C'est un bon début ! :-D

Tu as 3 cotes à prendre :

le diamètre de l'arbre (qui deviendra l'alésage du joint [en tenant compte de quelques pouillèmes pour l'étanchéité
l'alésage du logement (qui deviendra le diamètre extérieur du joint
l'épaisseur (mais là c'est plutôt assez courant (je ne sais pas si on peut prendre la cote à la jauge de profondeur, depuis la cage du roulement)


Ben si, pis on compare chez le marchand avec le premier approchant, car parfois 1mm....ça dérape vite et comme les joints sont standard, c'est facilement retrouvable :wink:

_________________
Diab


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 12:56
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92

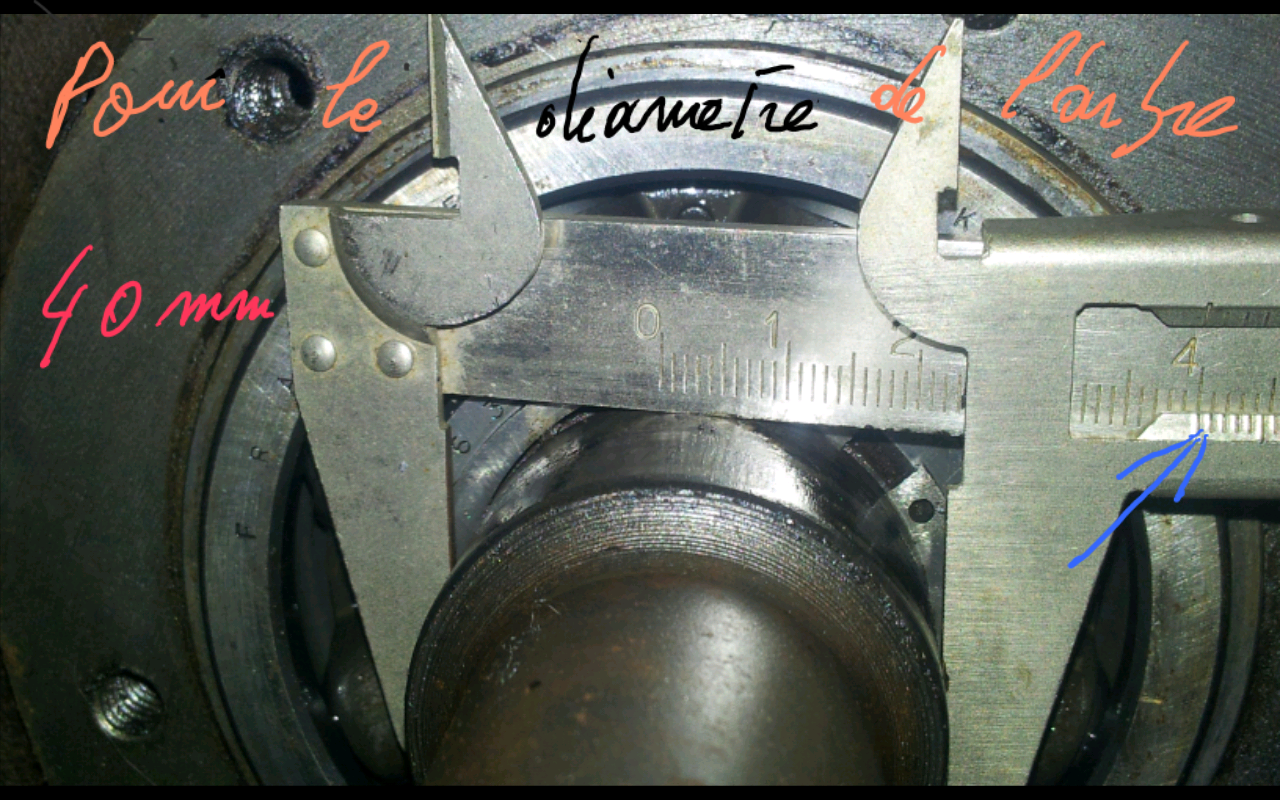

Pour répondre à John, mon arbre fait 40 mm à la place de 44 ! auprès de mon arbre je vivais heureux.... chantait Georges Brassens , pour l'instant j'ai l'impression de l'avoir épousé !
Est-il possible qu'il soit usé jusqu'à la corde pour faire 40 mm ?
J'ai commandé un Joint spi chez 123 roulement, on verra bien ce que cela donnera.

_________________
CHANIBULANCE by
Guillaume G


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 16:27
Hors ligne
Avatar de l’utilisateur

Inscription: 07 Jan 2010 15:13
Messages: 28047
Localisation: OBERBRONN-ALSACE
un joint spi ne s'use pas. Il peut ramollir, se déformer, tordre ou se faire écraser... :P

_________________
Deux R2087 torpédo, une sanitaire,une colorale hybride virtuelle.


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 17:14
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92
Pour répondre à Marco je parle de l'arbre, mais pas du joint sPi car il est complètement enfoncer revoir les photos au début du post.... !!

_________________
CHANIBULANCE by
Guillaume G


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 17:57
Hors ligne
Avatar de l’utilisateur

Inscription: 27 Juin 2006 15:28
Messages: 13949
Localisation: IDF
Guillaume G a écrit:
C'est Minus qui va être content car voici de très belles photos, étant novice en la matière c'est mon premier joint spi,
Je ne sais pas quel diamètre prendre. ...
Le but n'est pas que Minus soit content. Le but est que tu ne te fasses pas chier à monter un joint qui ne correspond pas à ce dont tu as besoin.

Comme le dit John, il faut mesurer précisément le diamètre de l'arbre (40mm) et celui de l'alésage dans la flasque (d2).
Pour l'épaisseur (e), on regarde l'offre des joints "40xd2xe" et si ça rentre ou pas.


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 18:08
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92

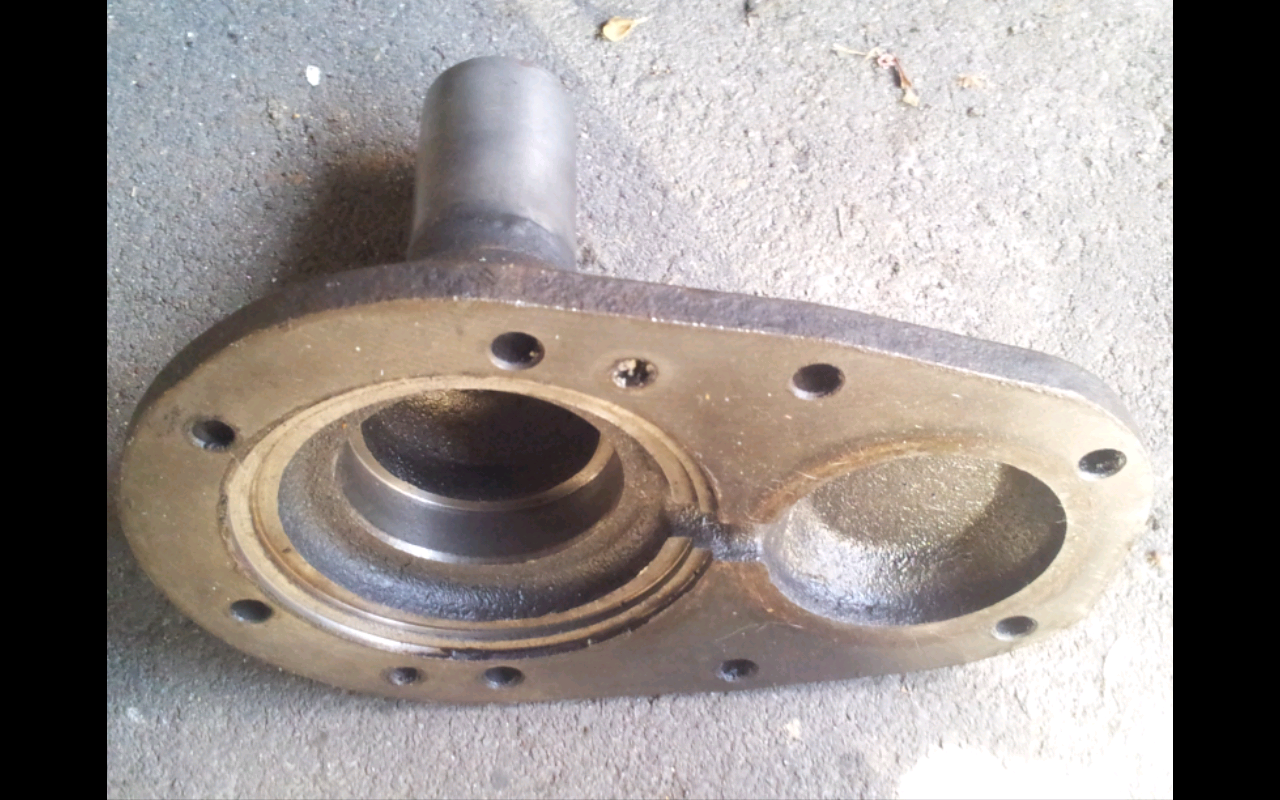

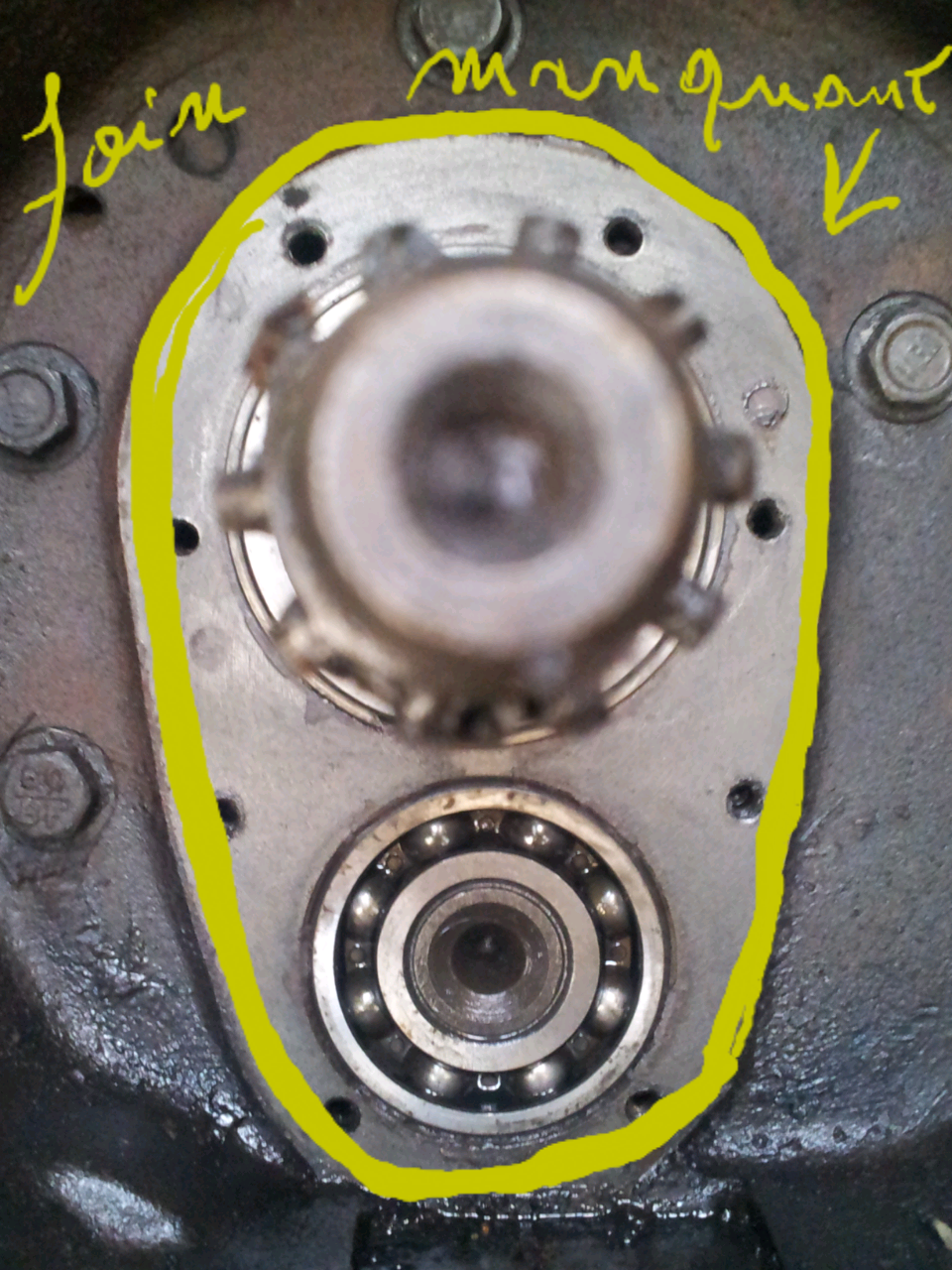

J'en remet une couche, en attendant que le Joint spi arrive j'ai une pièce dont je connais le nom, celle qui reçoit le joint spi, elle est fixé à la boîte de vitesse, ou commander sont joint papier ? Quelle est la référence ?
Fichier(s) joint(s):
SC20150423-185449.png [ 737.66 Kio | Vu 987 fois ]

Fichier(s) joint(s):
SC20150423-185449.png [ 737.66 Kio | Vu 987 fois ]


Fichiers joints:
2015-04-23 19.05.48.png
2015-04-23 19.05.48.png [ 980.27 Kio | Vu 987 fois ]

_________________
CHANIBULANCE by
Guillaume G
Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 18:14
Hors ligne
Avatar de l’utilisateur

Inscription: 27 Juin 2006 15:28
Messages: 13949
Localisation: IDF
Pour le joint, je laisse répondre les autres, je ne sais pas.
Perso, je serais parti sur des feuilles de joint papier à découper, style belpamoid 2mm ou équivalent.

Tu as commandé quoi comme spi finalement ?

C'est quoi la référence de ta BV ?


Dernière édition par Minus le 23 Avr 2015 18:15, édité 1 fois.

Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 18:15
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92
La flasque ! Merci encore Minus, maintenant que j'ai le nom de la pièce je vais pouvoir faire chauffer le moteur de recherche sur le forum, en attendant de faire chauffer le futur 817, qui sera monté quand le joint spi sera changé....

_________________
CHANIBULANCE by
Guillaume G


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 18:17
Hors ligne
Avatar de l’utilisateur

Inscription: 27 Juin 2006 15:28
Messages: 13949
Localisation: IDF
Moi j'appelle ça une flasque mais je ne suis pas sûr que ce soit le bon terme... ça aurait aussi pu être le truc ou le machin. :D :jesors:


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 18:47
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92
Pour la commande du spi : 48x58x10 si sa colle pas et bien sa fuira , car je n'ai qu'une hâte s'est de remonter le moteur.

_________________
CHANIBULANCE by
Guillaume G


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 18:49
Hors ligne

Inscription: 26 Déc 2012 02:16
Messages: 230
Localisation: Vanves 92
Ah j'Ai oublié la référence de la boîte de vitesse, de toute façon je ne la connais pas c'est marqué nulle part, ou alors c'est complètement masqué par des tonnes de graisse et peinture, et personne pour me dire où cela se trouve exactement.

_________________
CHANIBULANCE by
Guillaume G


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 19:22
Hors ligne
Avatar de l’utilisateur

Inscription: 21 Aoû 2006 02:08
Messages: 2170
Localisation: à coté d'Arnay le Duc 21230
Minus a écrit:
Moi j'appelle ça une flasque mais je ne suis pas sûr que ce soit le bon terme... ça aurait aussi pu être le truc ou le machin. :D :jesors:



Sur le MR59 il appelle ça " couvercle av" de la boite ! :D


Haut
 Profil

 Sujet du message: Re: joint spi sortie de boite
MessagePosté: 23 Avr 2015 19:27
Hors ligne
Avatar de l’utilisateur

Inscription: 27 Juin 2006 15:28
Messages: 13949
Localisation: IDF
Avec un arbre à 40, j'aurais pris du 40x58... :dubi:

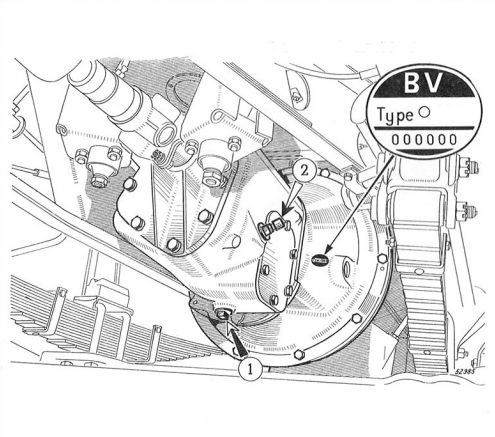

Pour la BV :
Fichier(s) joint(s):
R2087_BV_ID.gif [ 121.33 Kio | Vu 975 fois ]


Haut
