En même temps, t'a pas de BMW...

_________________
Deux R2087 torpédo, une sanitaire,une colorale hybride virtuelle.

Aussi...

Bon qui sait à quoi sert le petit orifice sur le bloc, sous logement de la turbine ?

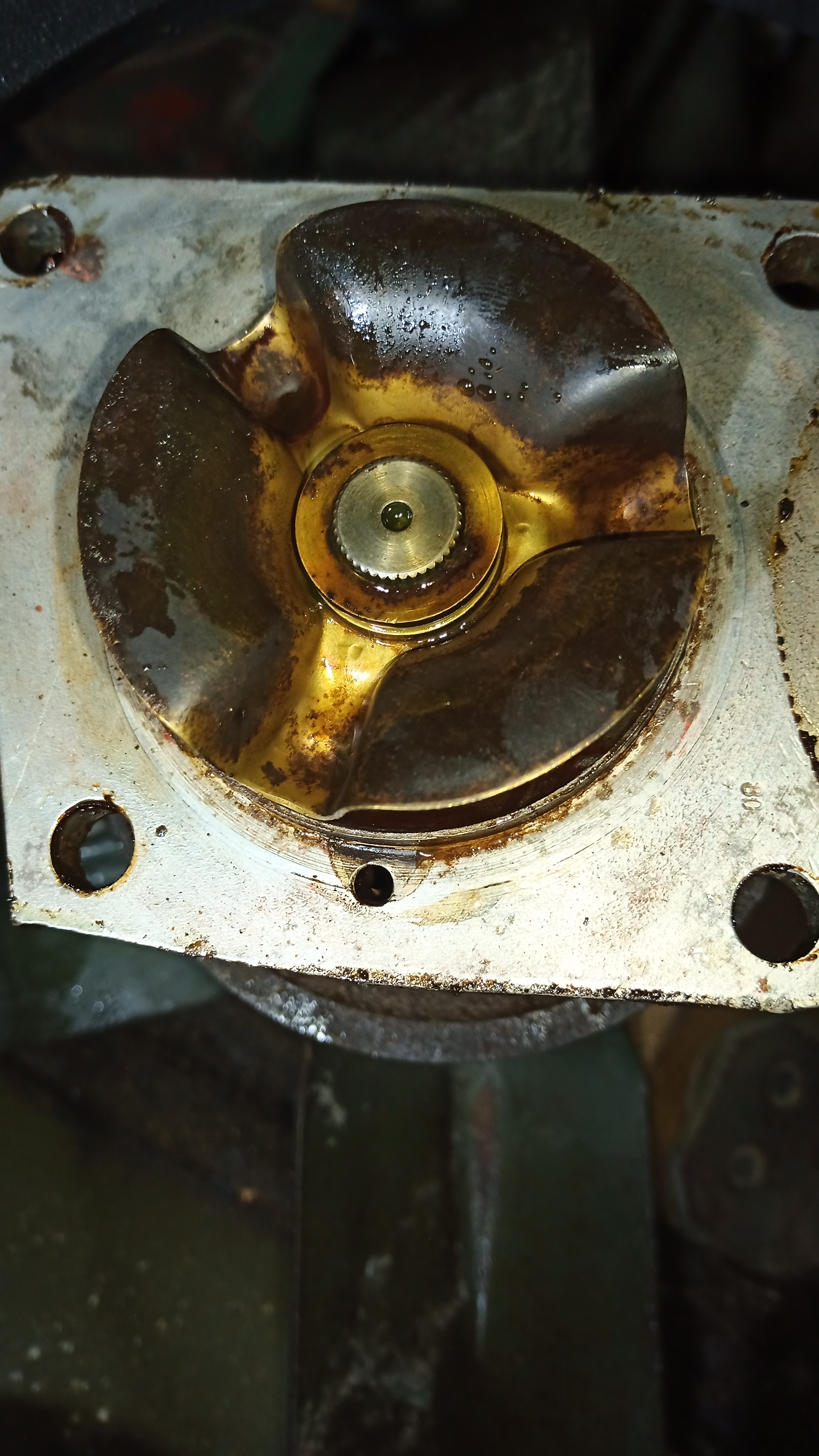

Sur la pompe du 2086 il n'y a pas d'orifice correspondant, par contre sur celle de l'ambu oui, d'ailleurs le joint à une échancrure pour que l'orifice du bloc communique avec

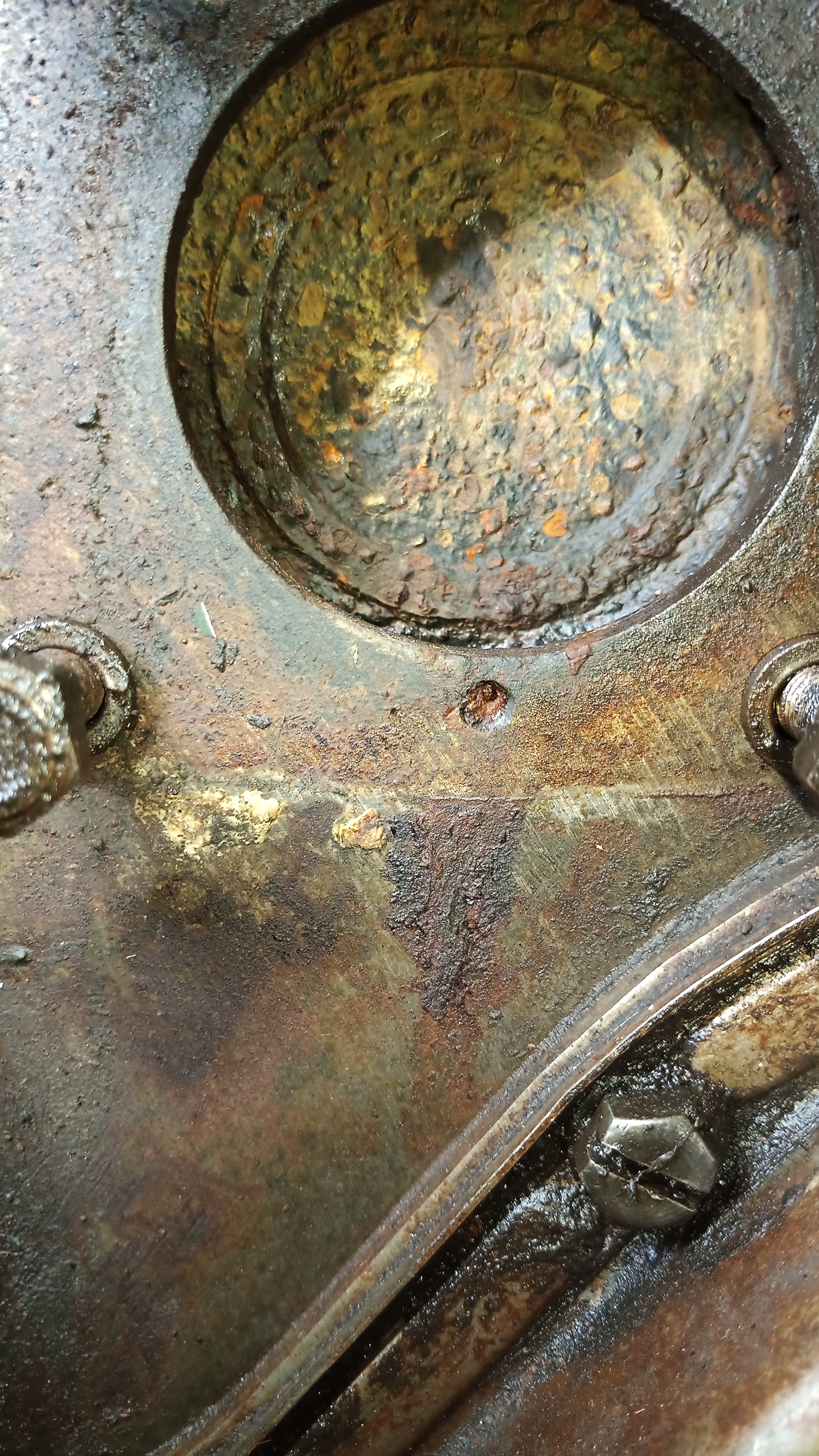

En photo c'est le bloc du 2086

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

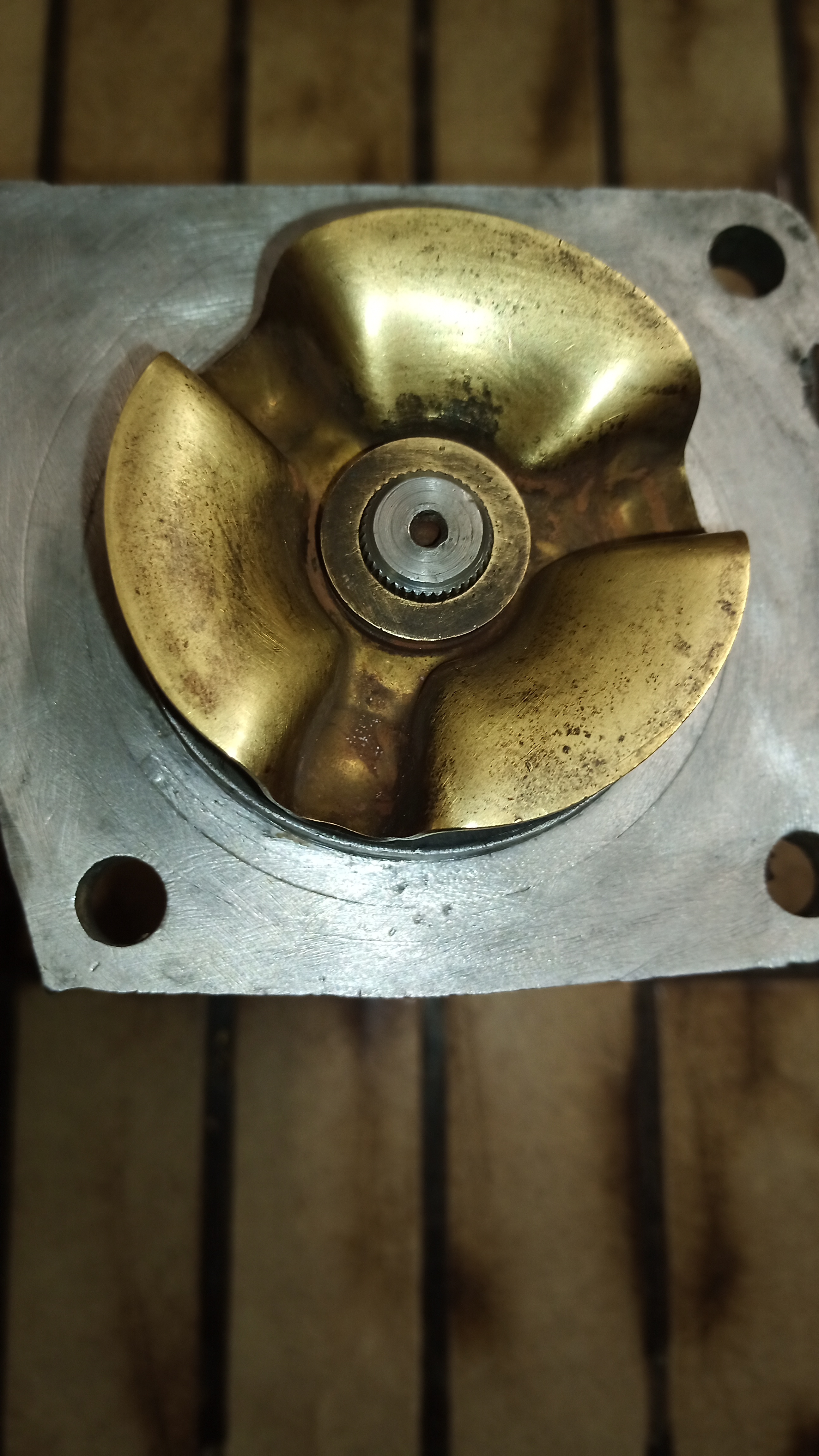

La pompe de la 1ère photo (celle qui a le trou sur la portée ),a t'elle le petit trou dessous ou pas ?

_________________
J'aime bien les fleurs. N'oubliez-pas d'aller faire un tour ICI

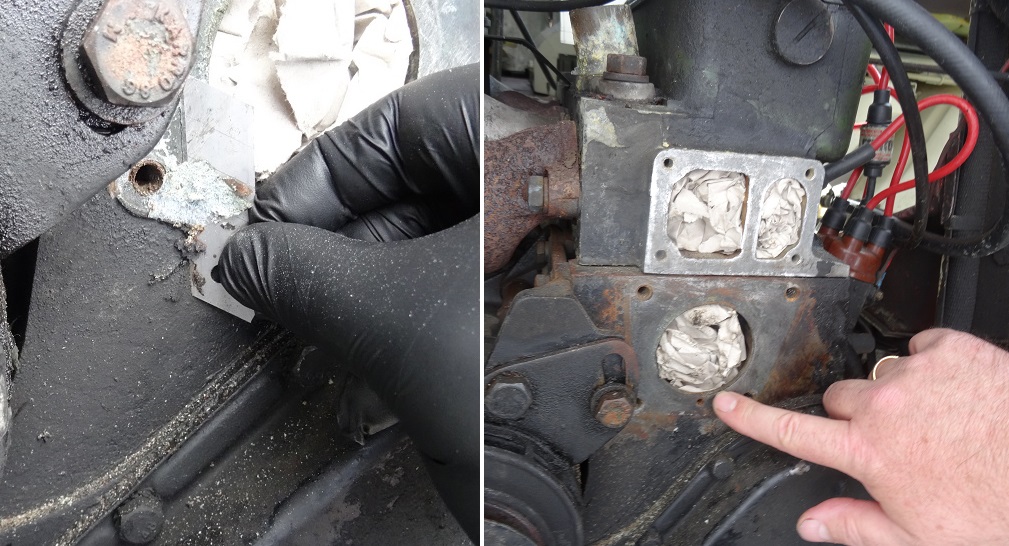

J'ai bien le petit trou sur mon bloc. Je l'avais mis en évidence lors de la renovation



Par contre, je ne me souviens plus du coté pompe.
Je regarderai.

_________________
Ambulance de 1964 - Faut que ca tourne!!!

Oui, mais celui du dessous est dans la partie du corps qui n'est pas en eau

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

Bon alors ça ne colle pas avec ce à quoi je pensais

_________________
J'aime bien les fleurs. N'oubliez-pas d'aller faire un tour ICI

Je vais retirer la poulie et jetter un œil sur l'avant de la pompe au cas où

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

Ce trou débouche ou dans la pompe ? Sous la turbine ?

Celui qui rejoint le trou du bloc débouche dans la turbine oui.

J'ai trouvé la fuite, j'ai fais une vidéo je la mettrai après.

Je remonte déjà la pompe du 2086, pas le choix

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

Je vais peut-être dire un truc idiot, mais tant pis, mais c'est peut-être pour vider le corps de pompe lorsqu'on vidange le bloc ?

C'est pas bête !


Voilà :

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

Je crois que le trou situé au dessous sert justement en cas de défaut d'étanchéité minime a éviter que le liquide ne s'accumule et noie les roulements.

Celui là oui sûrement et il était bouché.

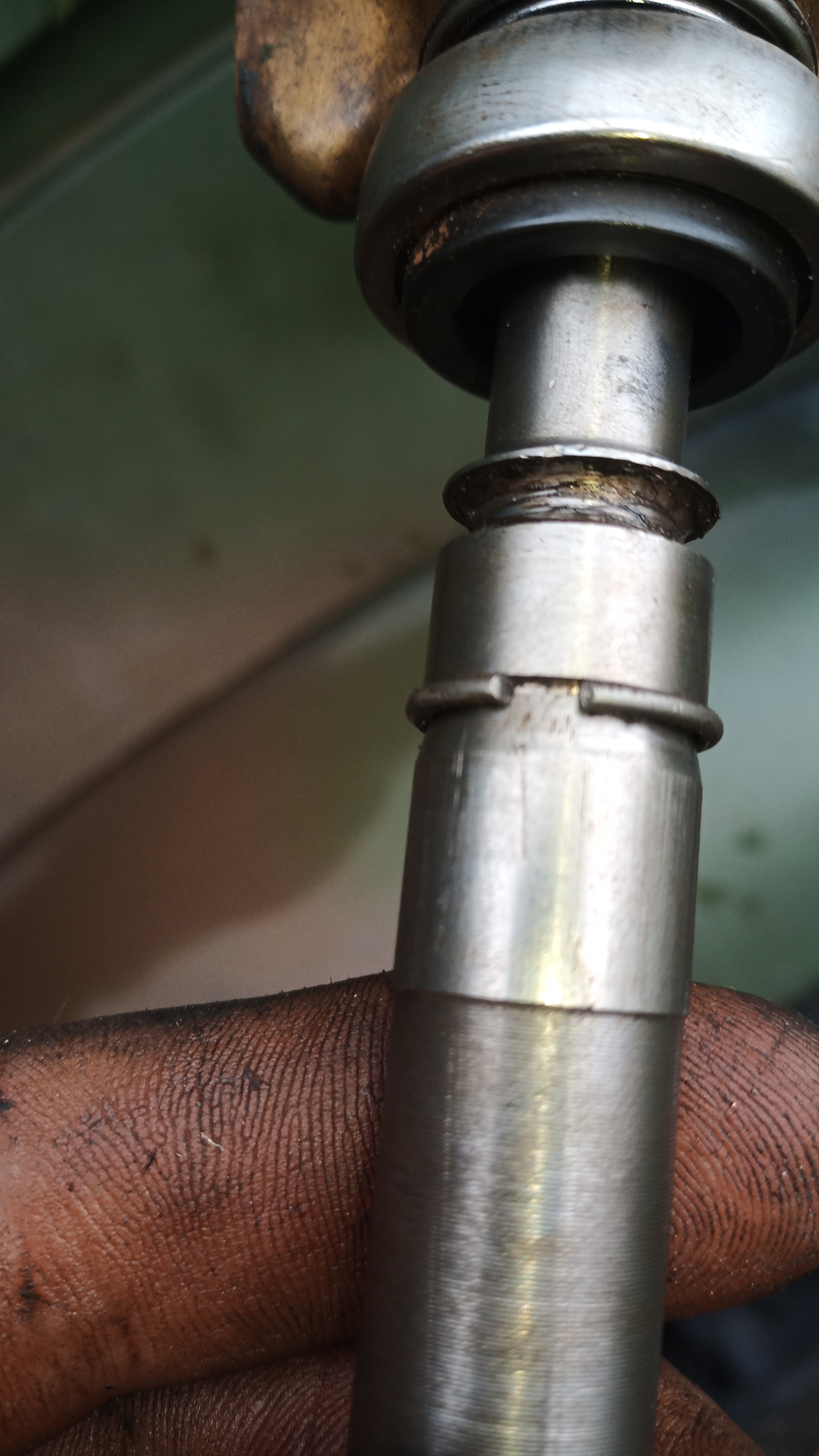

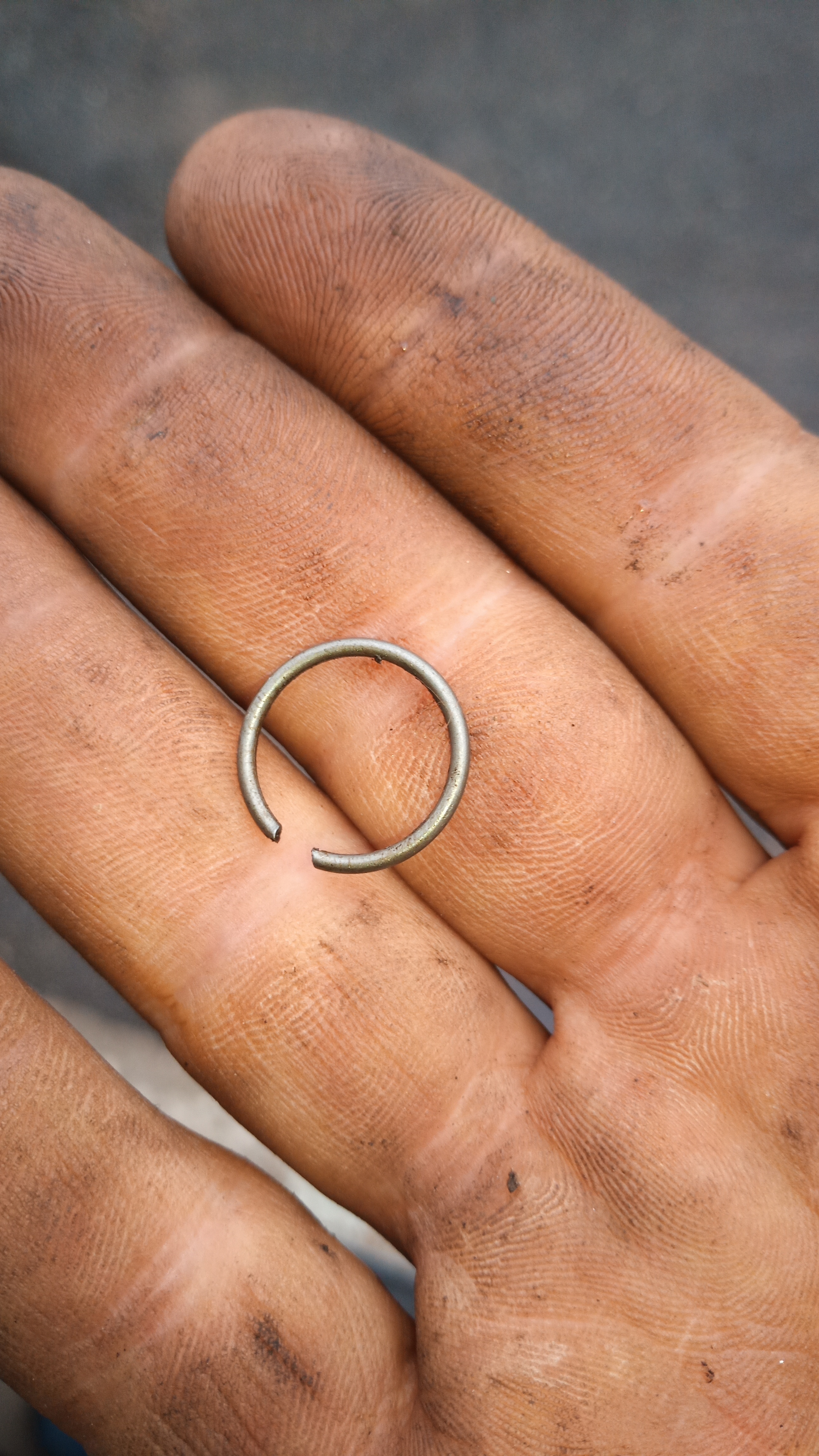

Par contre il y a quelque chose que je n'arrive pas à comprendre. J'ai démonté au moins six pompes, certaines on un jonc enroulé autour de l'axe, je pense qu'il se met en butée contre le roulement et évite à la turbine de s'approcher trop du corps.

Ce jonc existe sur une pompe sur deux. Sur celle du 2086 je n'en ai pas mis et en serrant trop la poulie, la turbine est venu en appui sur le corps de pompe. J'ai donc retiré l'axe et j'ai fait un jonc mais il ne sert à rien, en tout cas il ne sert pas de butée. J'ai donc serré modérément la poulie.

Sauf que ça m'inquiète parce que l'axe de la pompe peut reculer et venir frotter. Avec le joint cyclam d'origine beaucoup plus dur il peut peut être servir de garde fou, enfin je suis tout de même tombé sur une pompe avec la turbine bouffée par le corps de pompe.

De toute façon là j'ai pas le choix, je remonte le tout cet aprem, faut que je puisse repartir dimanche avec !!

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

Punaise, j'ai remonté la pompe sur l'ambu.

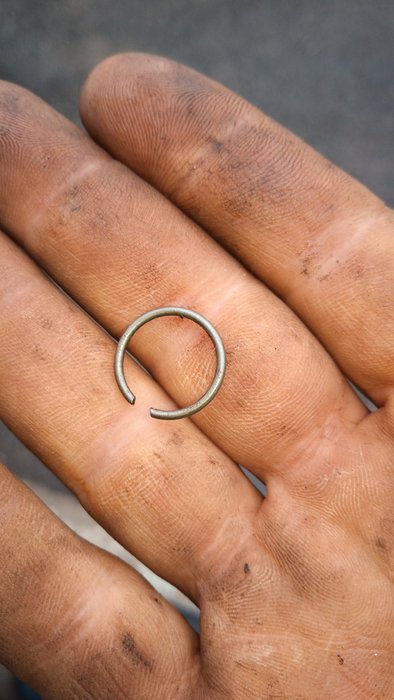

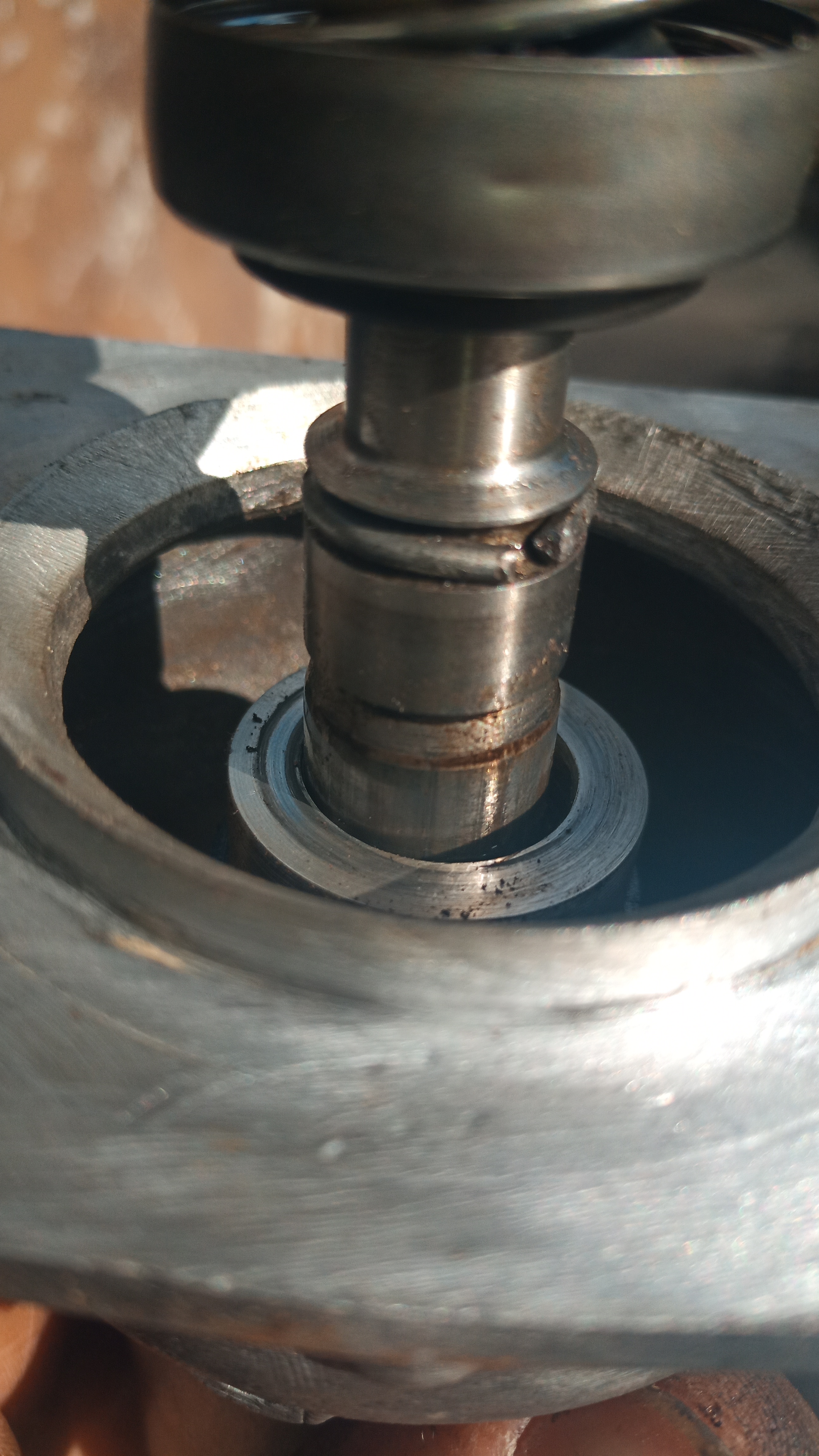

Je viens de démonter celle d'origine, le jonc ne va pas là où je l'ai mis mais dans une autre gorge, le jonc n'était plus sur l'axe au démontage, il était resté dans la pompe.

Je pense qu'il faut mettre le roulement du fond, enfiler l'axe et enfilé le jonc jusqu'à son logement. Puis finir avec le dernier roulement. Bon je redemonte tout !!!! Et j'ai un châssis à peindre aussi !!

Bon là vu que le diamètre de perçage de la collerette que j'ai fabriqué est plus large que le jonc je peux le mettre avant sur l'axe

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

On apprend de ses erreur
Bon courage
