Je suis en train de cogiter à mon réseau d'air pneumatique, vu que je travaille à l'aménagement de ma grange. Mon réseau sera en cuivre aérien de diamètre 14 ou 16 avec piquage vertical pour dévidoir et prise direct. Mon interrogation porte sur la norme à utiliser sur les raccords pour ne pas être embêté régulièrement lors de branchement.
je préfèrerais être "normalisé" de type professionnel pour pouvoir clipser n'importe quel outil sans être obligé de changer l'embout..parce que différent.
Après différentes recherches, j'ai trouvé plusieurs montage possible
1/8, 1/4 et 3/8
Pour ceussent qui travailleraient dans l'industrie, les garages et autres utilisateurs quotidiens d'air comprimé, ou tout simplement ceux qui savent, si vous pouvez regarder ce que vous avez, cela m'aiderez à avancer.

Merci

_________________
Diab

La plupart des outils sont en 1/4 gaz

J'utilise le type " européen" comme raccord rapide...

Taupe Merci Tatave

_________________
Diab

les raccords indus ont souvent un plus gros débit que les raccords bricomachin
mais il faut aussi un compresseur couillu
les raccords indus sont aussi souvent plus cher que les Lidl

pour un amateur éclairé les lidl c'est bien
pour un reseau de distribution les indus c'est mieux

_________________
V++

PoPoV1100
https://popov1100.freeboxos.fr/

Installation amateur éclairé ou industrielle, faudra voir.

En tout cas, Diabo, j'ai trouvé les outils que tu m'as demandés.

_________________
Ambulance de 1964 - Faut que ca tourne!!!

5,5CV 500Litres

_________________
Diab

Pas d'accord du tout, suffit de prendre les diamètres intérieurs des principaux fournisseurs ( staubli , gromel... )
Pour s'apercevoir que l'européen a un plus gros passage...

Je fais une photo dès que je passe au hangar...

Super !!!!....

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

Souvent au lieu de s emmerder avec du cuivre tu peux passer en réseau pehd bande bleu de 20mm voir 25 avec des raccords huot .
C est fait pour la flotte. Mais çà supporte 16 bar.

Tu touches ça à moins d un euro le ml. Et c est à vie.

_________________
_______________________________________

Ils ne savaient pas que c'était impossible.

ils l'ont fait !!!! Antoine de St Exupery

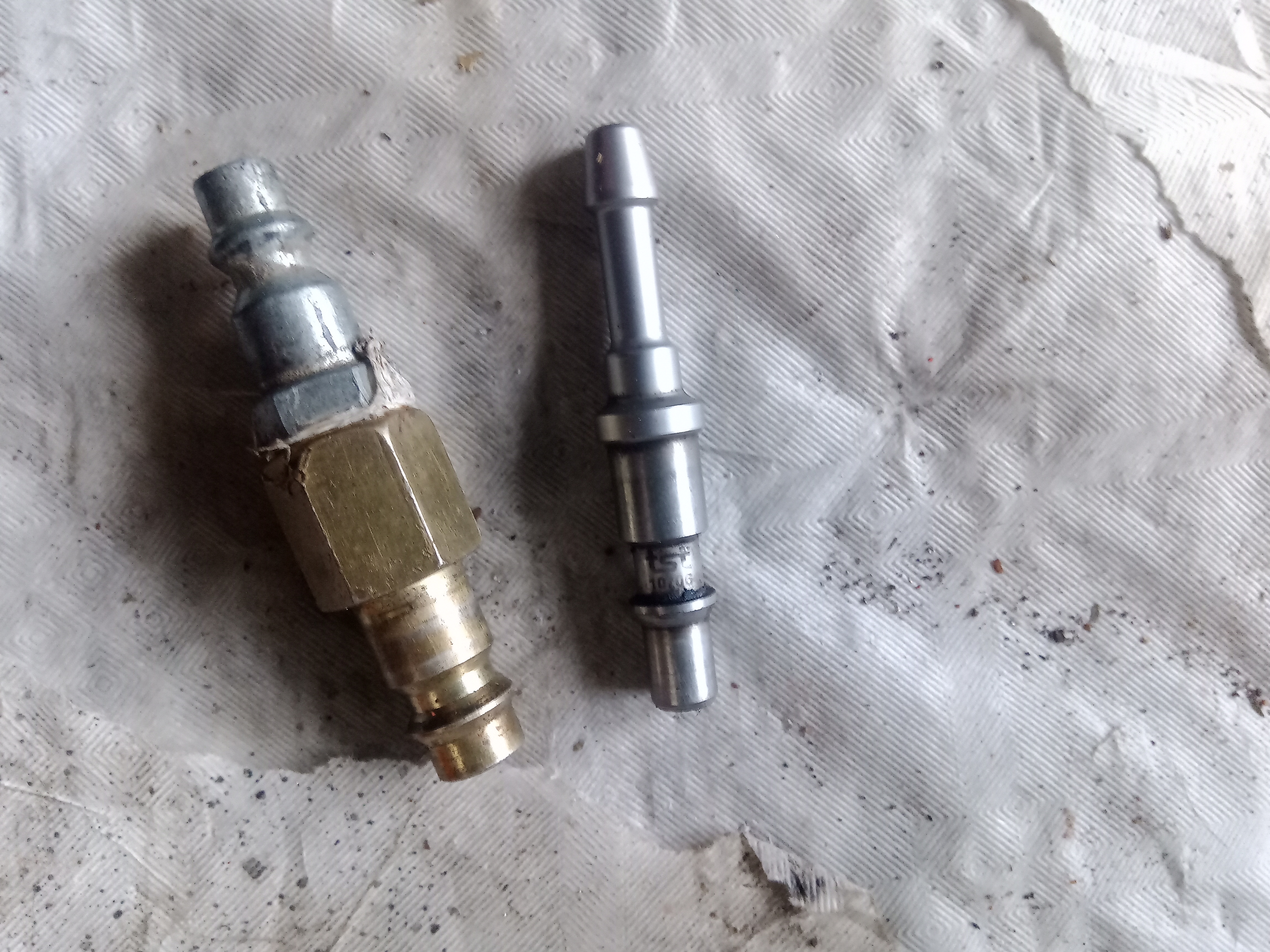

Alors voici les 3 principaux raccords que j'ai vu et utilisé...

Staubli : diamètre intérieur 5mm ( en bas à droite)
Gromel : 5mm ( en haut à gauche)
Européen : 7mm ( en bas à gauche)

Certains raccords acceptent, sans fuites les raccords européens et gromel ...

J'ai étudié cette solution, mais j'ai compris qu'on ne peut pas le former (tordre) ou le couder. Il faut donc à chaque angle visser(sertir? insérer?) un raccord, et mathématiquement cela augmente les risques de fuite par rapport au cintre du cuivre et à la brasure. Je n'ai donc pas retenu cette option, ni celle de l'acier, qui va se corroder à l'intérieur

_________________
Diab

C'est aussi en galva ces réseaux

_________________
R2087N torpédo en ballade, le R2086 en cours de restauration, une ambu 4x4 et une 2CV4 !!!
Instagram: r2087_cie

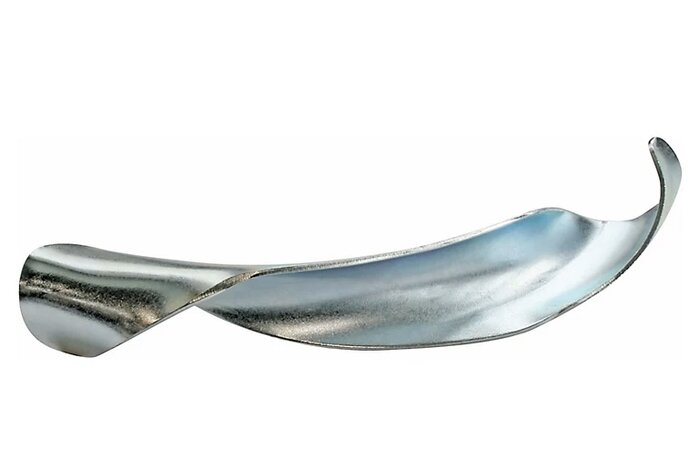

Bien sûr que tu peux le couder, ils vendent un guide en tôle pour former la courbe, que tu laisses en place. Ça vaut trois sous.


Guillaume.

_________________
Claude Girod


"Ils sont complètement cinglés mais j'adore !!!" (Pierre 62)

Il y a aussi du pvc rigide pour air comprimé une scie à métaux et un tube de colle et roule ma poule
Mon voisin qui travaille chez Girpi a fait son réseau avec ça c'est pas mal et propre
